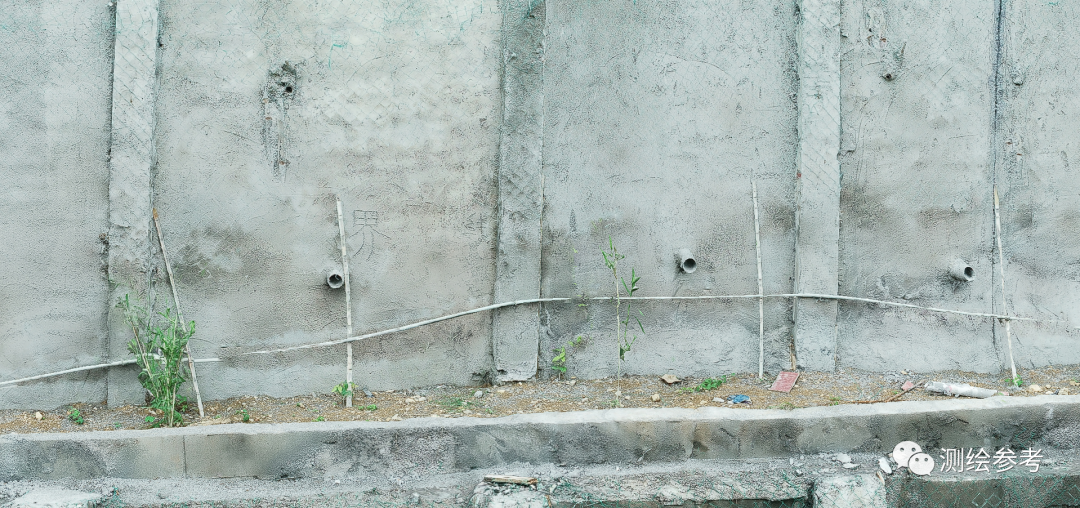

边坡
花山岩画

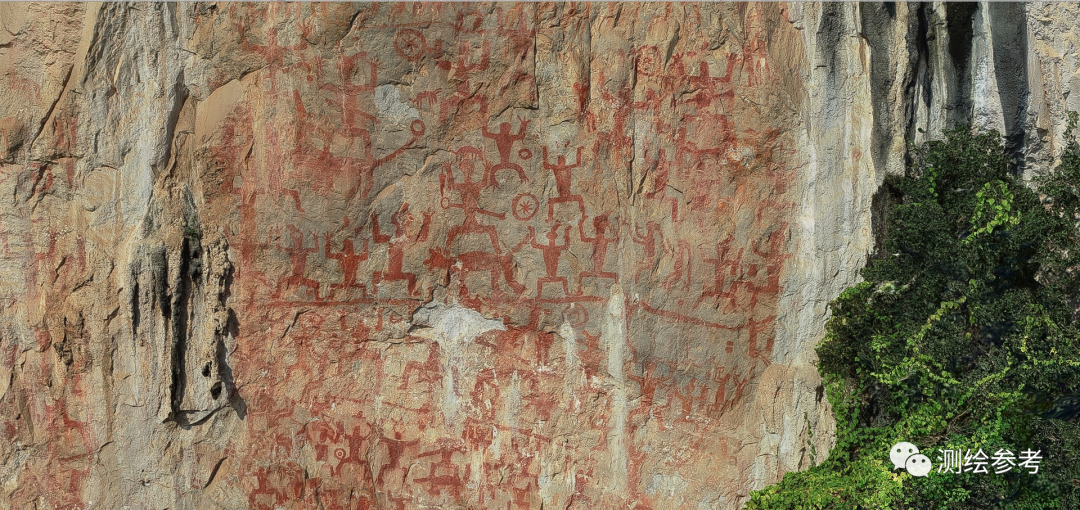

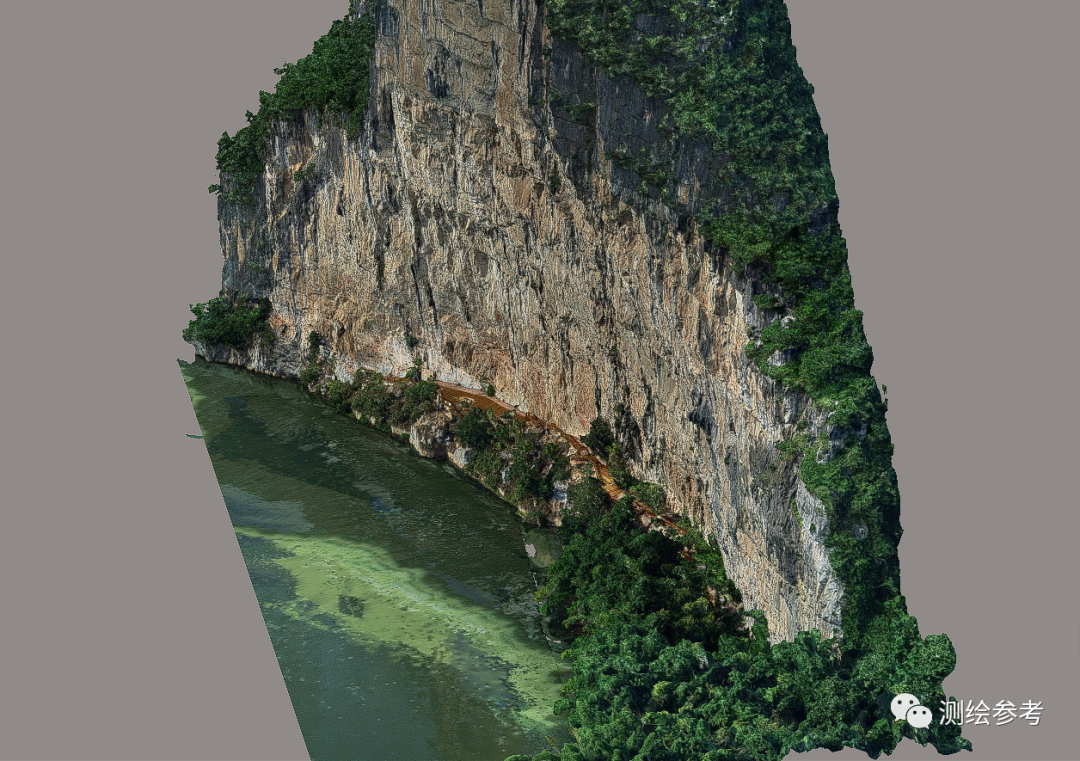

花山岩画实景模型展示
花山岩画实景模型细节展示

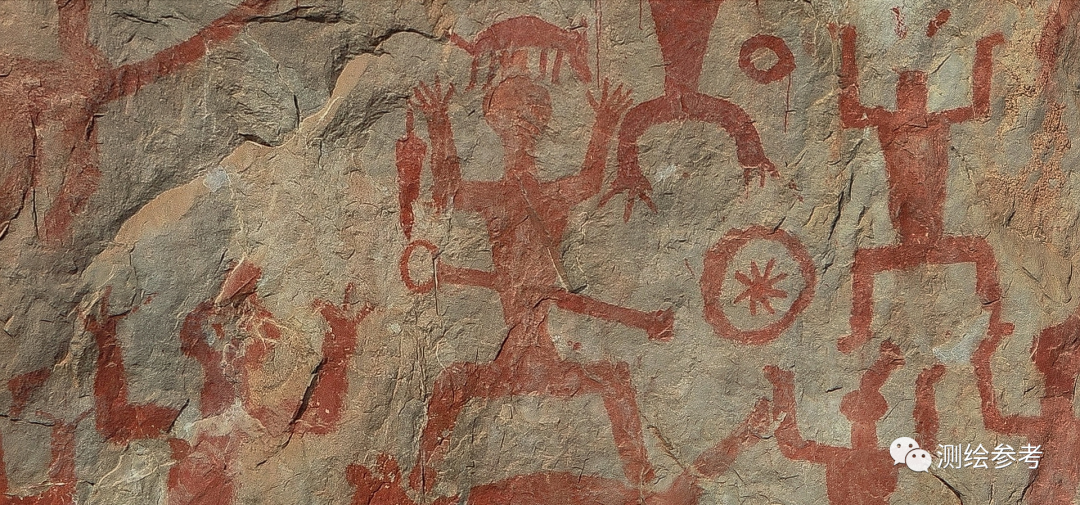

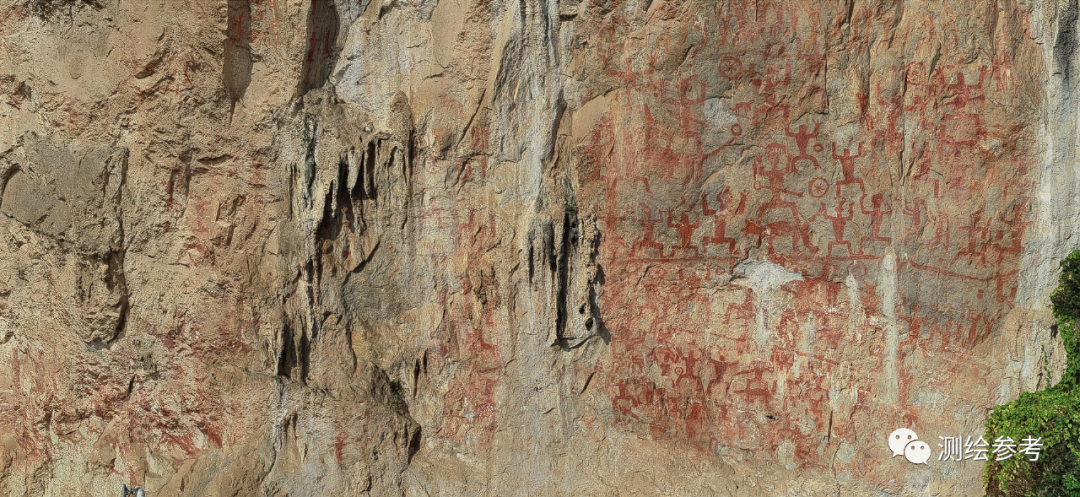

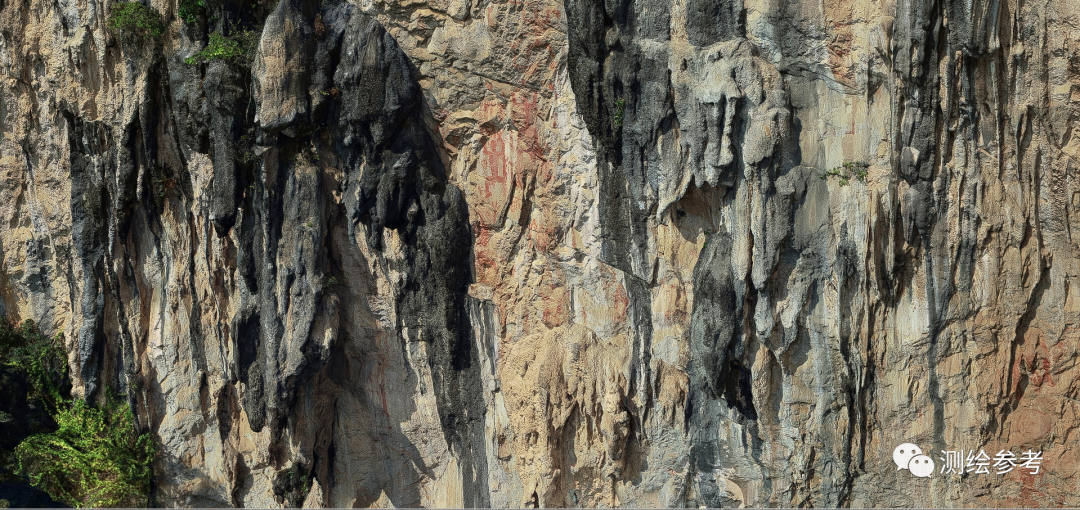

岩画细节
岩画细节

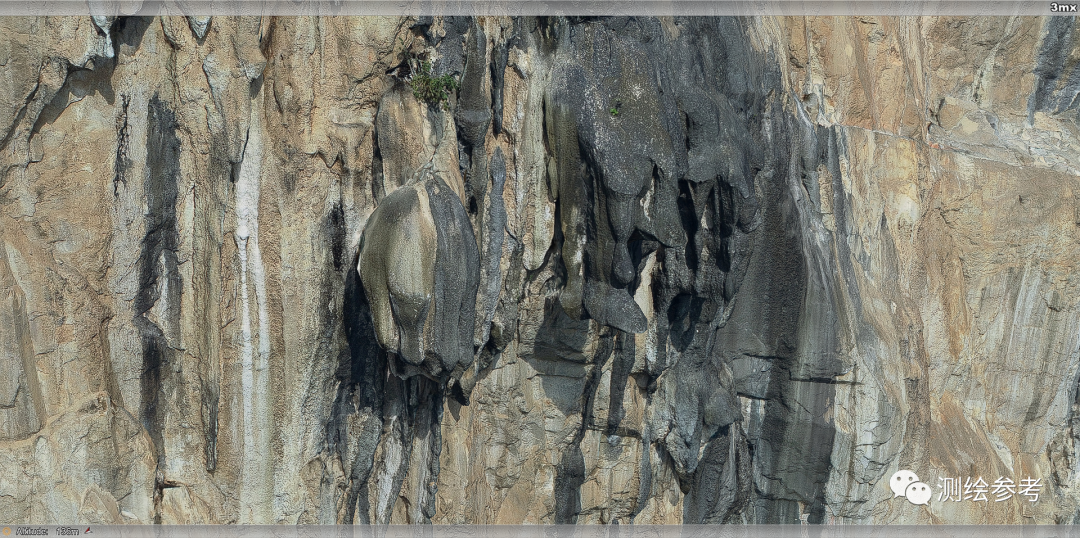

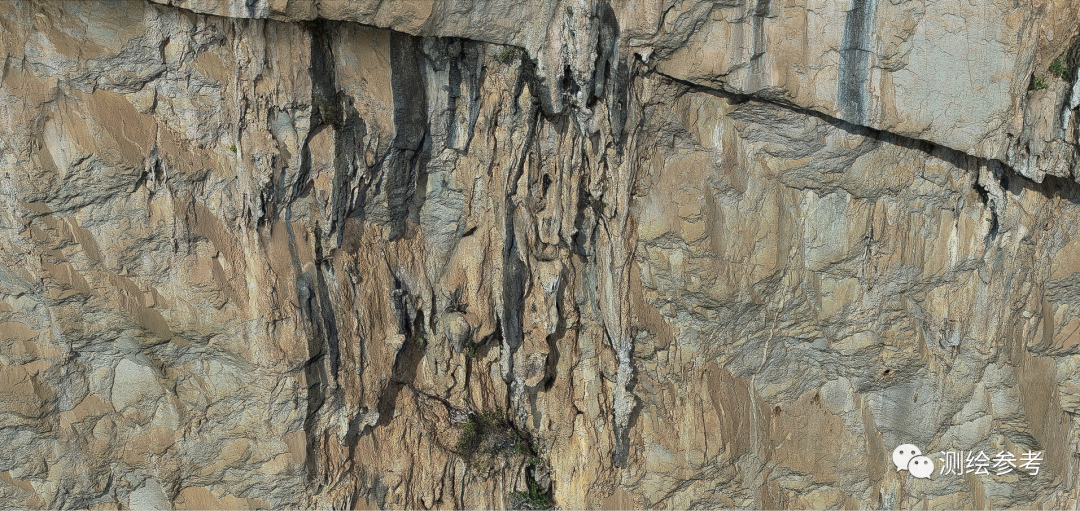

钙化结构细节
钙化结构细节
钙化结构细节
边坡危岩体
我国是一个多山地的国家,也是崩塌落石分布较多的国家之一。随着国家建设的快速发展,建于山区的大型、特大型水电工程、道路工程与日俱增,随之而来的地质灾害问题也日益凸现,由于危岩体失稳而造成的灾害事件也越来越多。全国每年都会因崩塌而造成非常严重生命财产损失,由此可见危岩体崩塌的多发性、分布的广泛性和危害的严重性是不容置疑的。特别是在西部地区,危岩体崩塌成为山区高陡边坡主要的地质灾害类型之一。

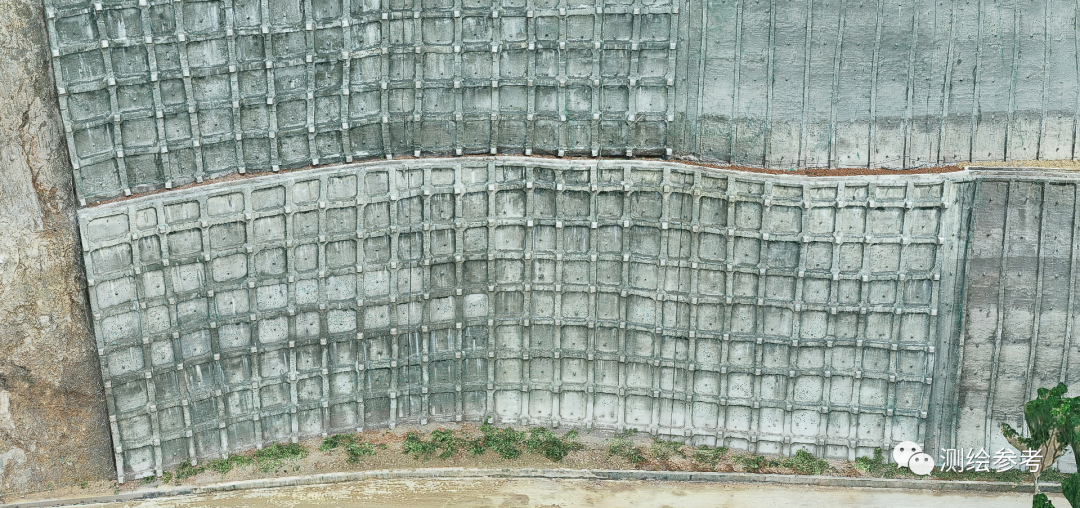

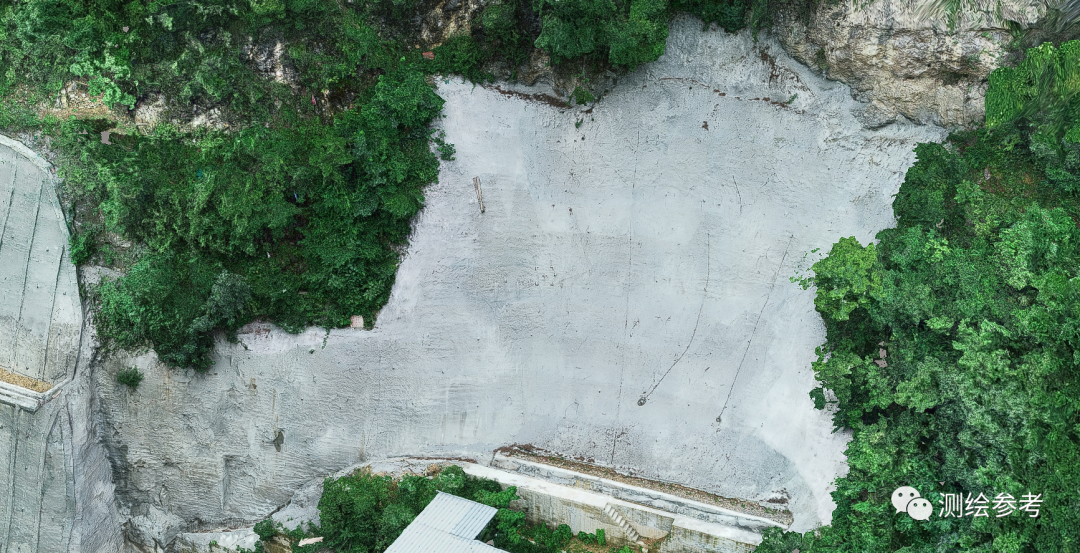

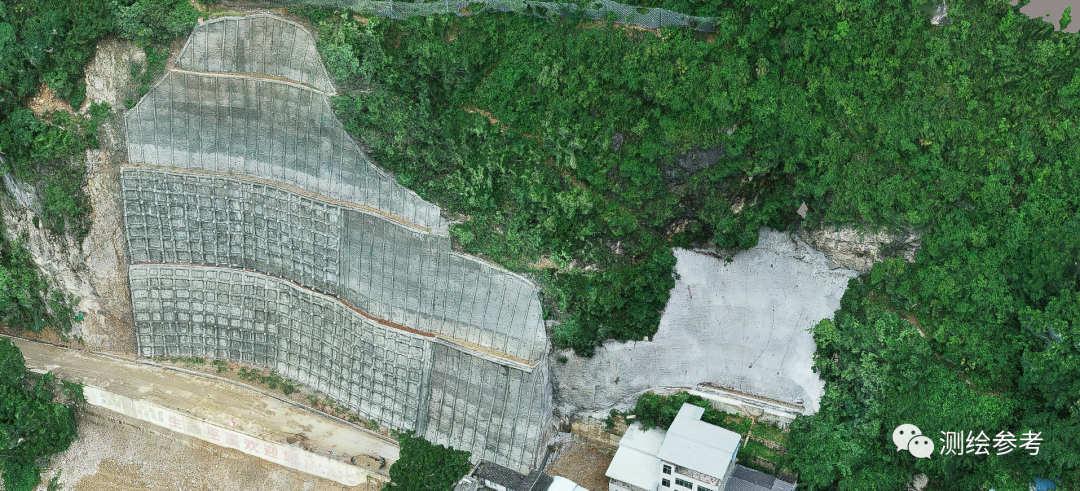

危岩体治理实景模型展示

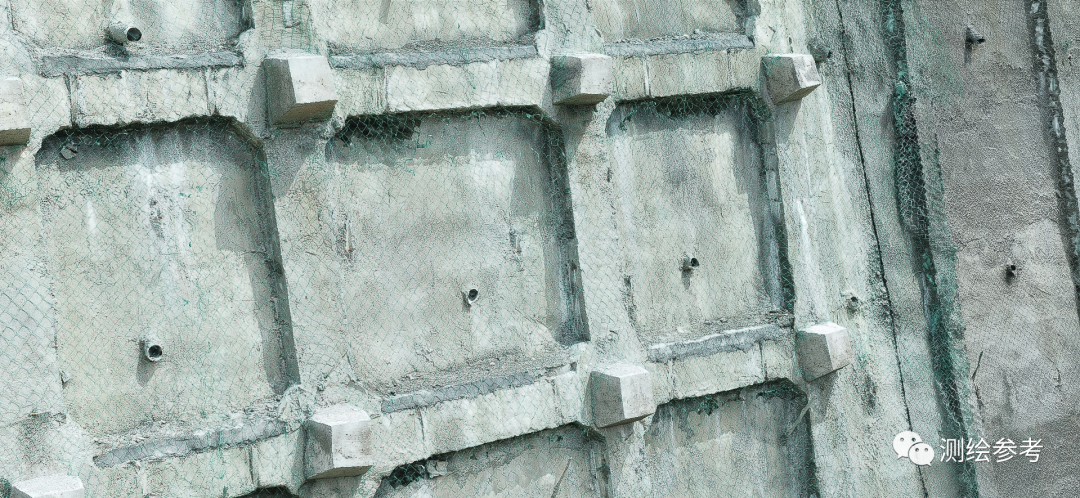

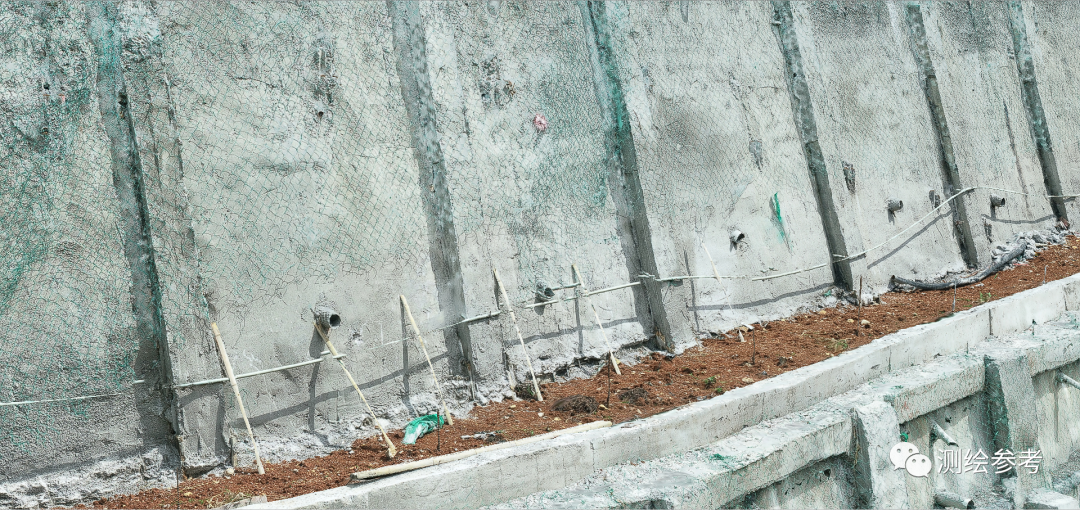

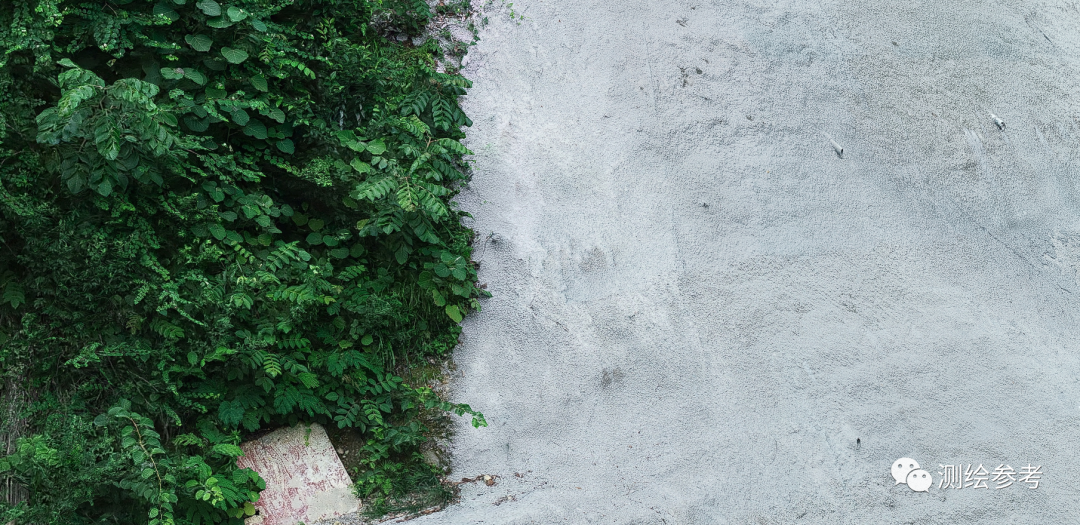

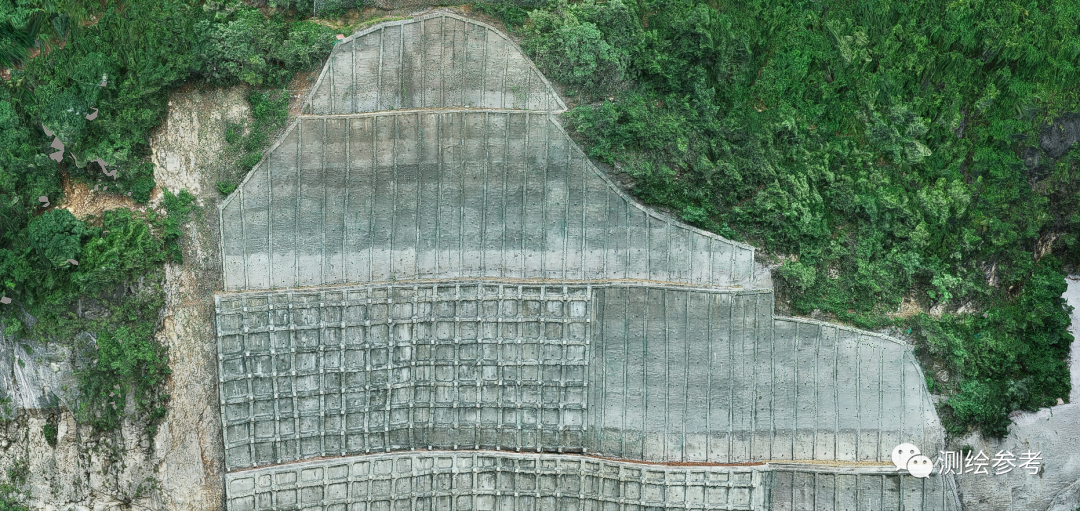

危岩体治理边坡模型细节
危岩体治理边坡模型细节
危岩体治理边坡模型细节
危岩体治理边坡模型细节
危岩体治理边坡模型细节
以上均为模型截图。
航线制作
航线制作我们提供了两种解决方案，一种是缓坡，利用WayPoint Master提供的精细仿地功能：

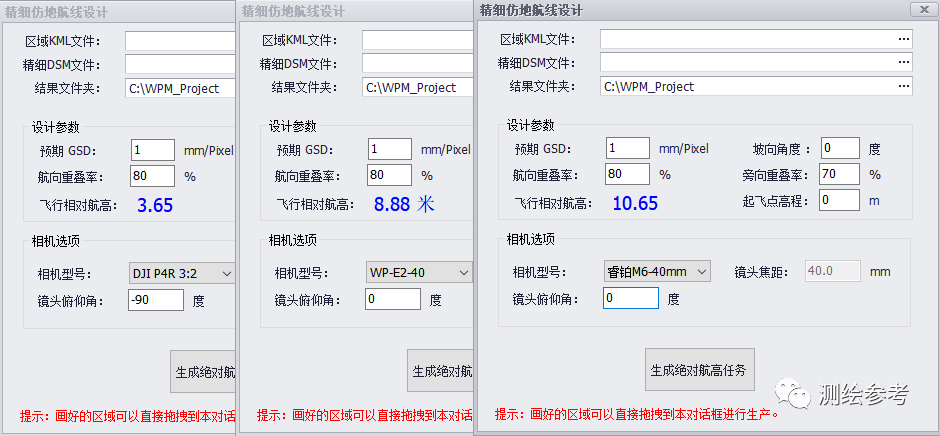

精细仿地功能可以根据高精度DSM和KML文件，通过调整镜头俯仰角度生产正射于坡面的仿地航线，通常应用拍摄地质构造方面的航线，影像分辨率设置以毫米计。如图分别为精灵4 RTK、韦博智控WP-E2、睿铂M6Pros每毫米对应的拍摄距离。如果拍摄空间受限，可以选择更好的相机，更长的焦距进行航线任务拍摄。就可以保证每毫米分辨率对应的飞行相对距离更远，就有充足的作业空间。精细仿地航线功能适用于缓坡地形航线设计，建议航线方向沿等高线法线方向，我们对算法有补偿，可以充分保证变坡点影像采集的重叠率。
另外一种是陡坡或峭壁，可以使用WayPoint Master提供的立面测绘功能：

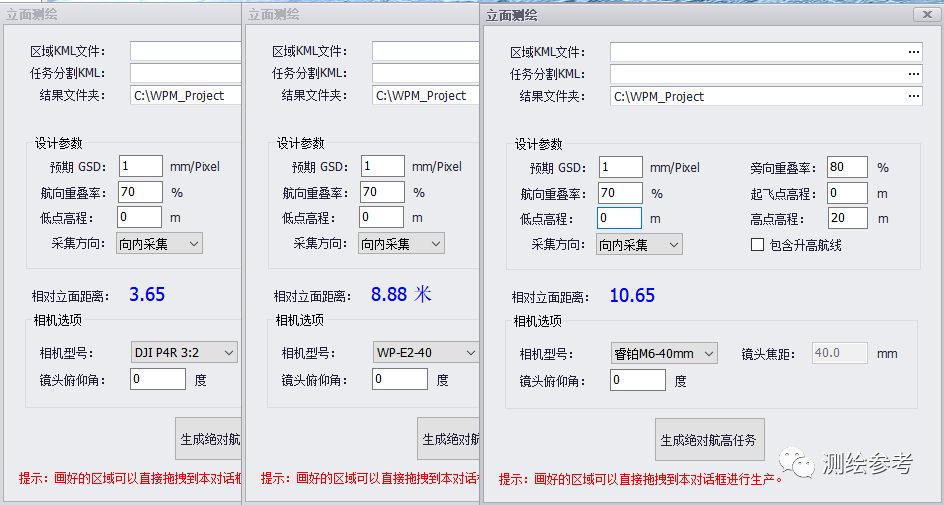

立面测绘航线同样适配精灵4 RTK及M300 RTK两种无人机，以及三种相机型号。立面测绘可以通过导入待测结构的KML范围、航线底标高、顶标高以及分割线对任务进行分割，生产任意多个立面的立面测绘航线。具体使用方法可参考《立面测绘-航测应用解决方案又一利器问世，轻松上手制作精细化模型》。针对陡坡峭壁等只有一个面的任务，通过合理的利用分割线切割任务，只飞需要的航线即可。
WayPoint Master是一款专业级定制化航线规划软件，致力于提供全场景航测解决方案。包括适配拍摄地质构造的精细仿地和立面测绘航线在内，目前共有20余种航线规划功能涵盖可见光载荷的环绕、仿地、精细、立面航线以及各厂家机载雷达载荷在内的激光雷达航线，如需了解，可扫描下方二维码进入我们的QQ群了解更多详细信息：
由于视频素材上传会有压缩，可从公众号后台回复“0906”下载原始录屏视频。
